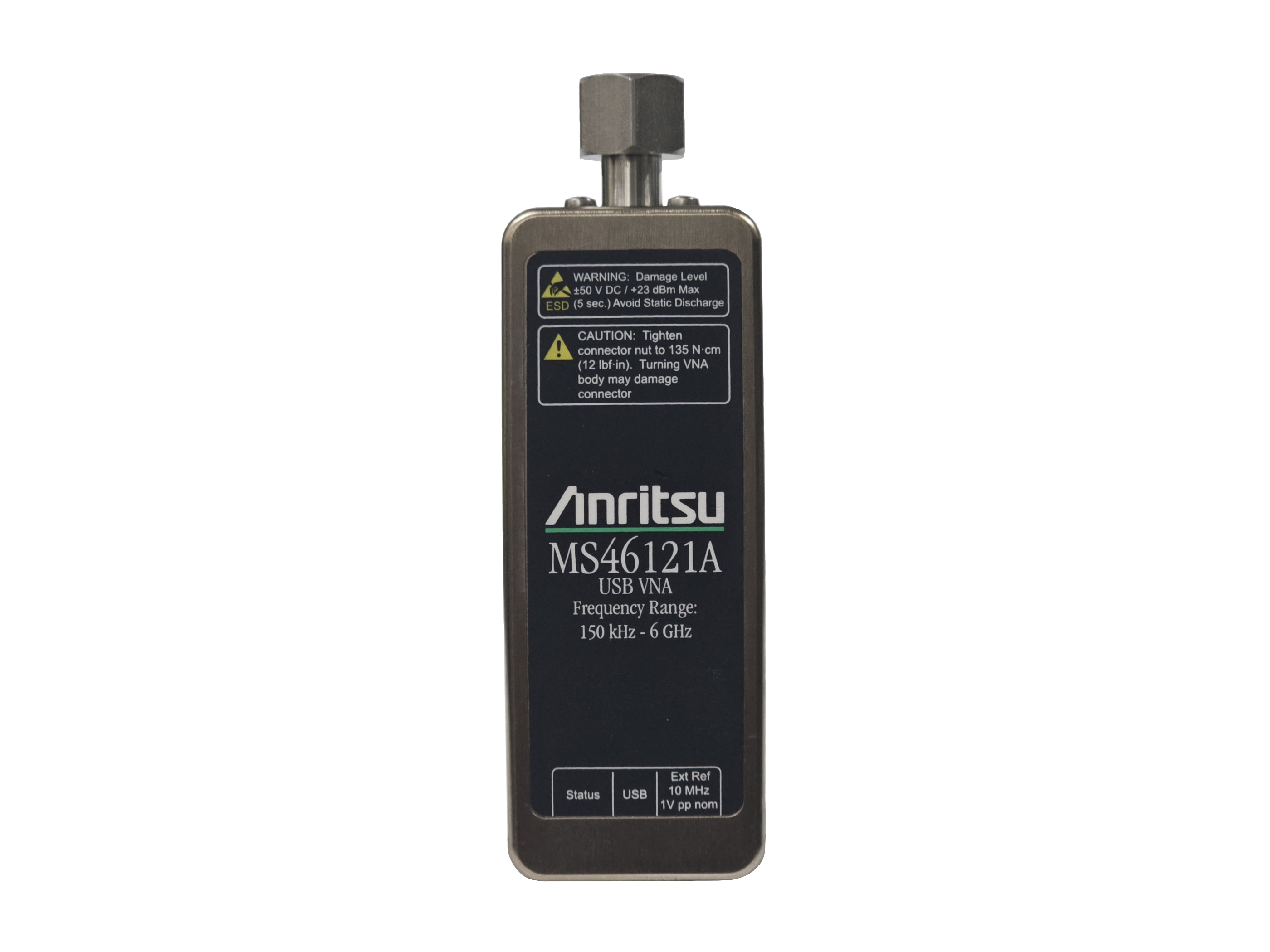

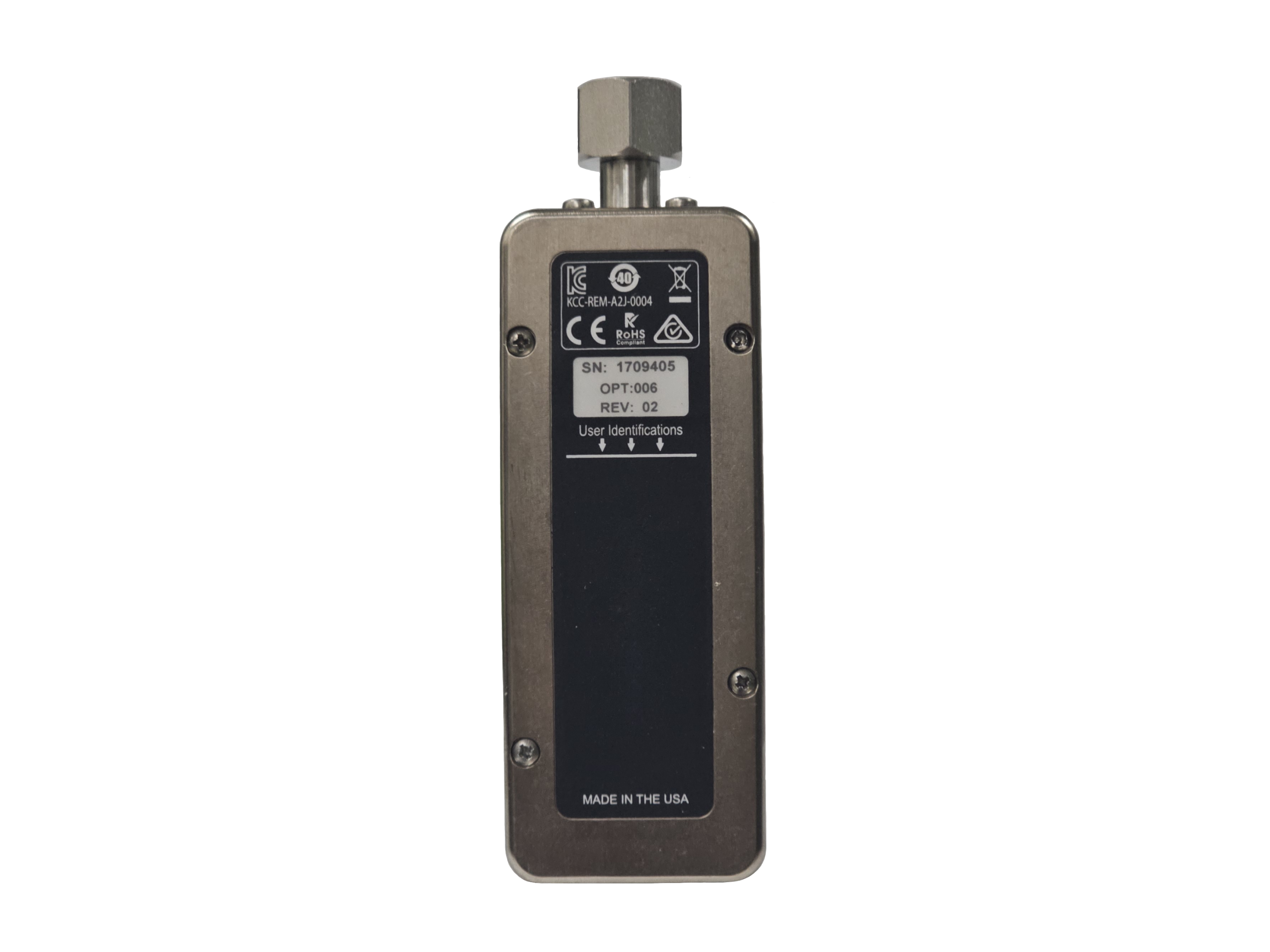

Anritsu / Network Analyzer / MS46121A/006
MS46121A는 Anritsu Shockline 시리즈의 초소형 1-port USB PC 제어형 Vector Network Aanalyzer 입니다.

The MS46121A is a series of two PC-controlled 1-Port USB ShockLine Vector Network Analyzers with frequency ranges of 40 MHz to 4 GHz and 150 kHz to 6 GHz. The MS46121A provides performance and accuracy for your 1 port measurements in a low cost and space saving solution that is small enough to directly connect to the device under test.

측정 항목: 1포트 S-파라미터 (S11 반사 계수, Return Loss, VSWR)

스위프 속도 (Sweep Speed): 100 µs/point

출력 파워 (Output Power):150 kHz ~ 23.2 MHz: –5 dBm (기본 설정)23.2 MHz ~ 4 GHz: +3 dBm (기본 설정)4 GHz ~ 6 GHz: –5 dBm (기본 설정)

측정 데이터 포인트: 최대 20,001 포인트

동시 제어: 하나의 PC에서 최대 16대의 MS46121A를 동시 제어하여 병렬 측정 가능

주요 응용 분야: 안테나, 케이블, 필터 등 RF 수동 부품의 S11 측정 및 대량 생산 검사 라인

단종모델
