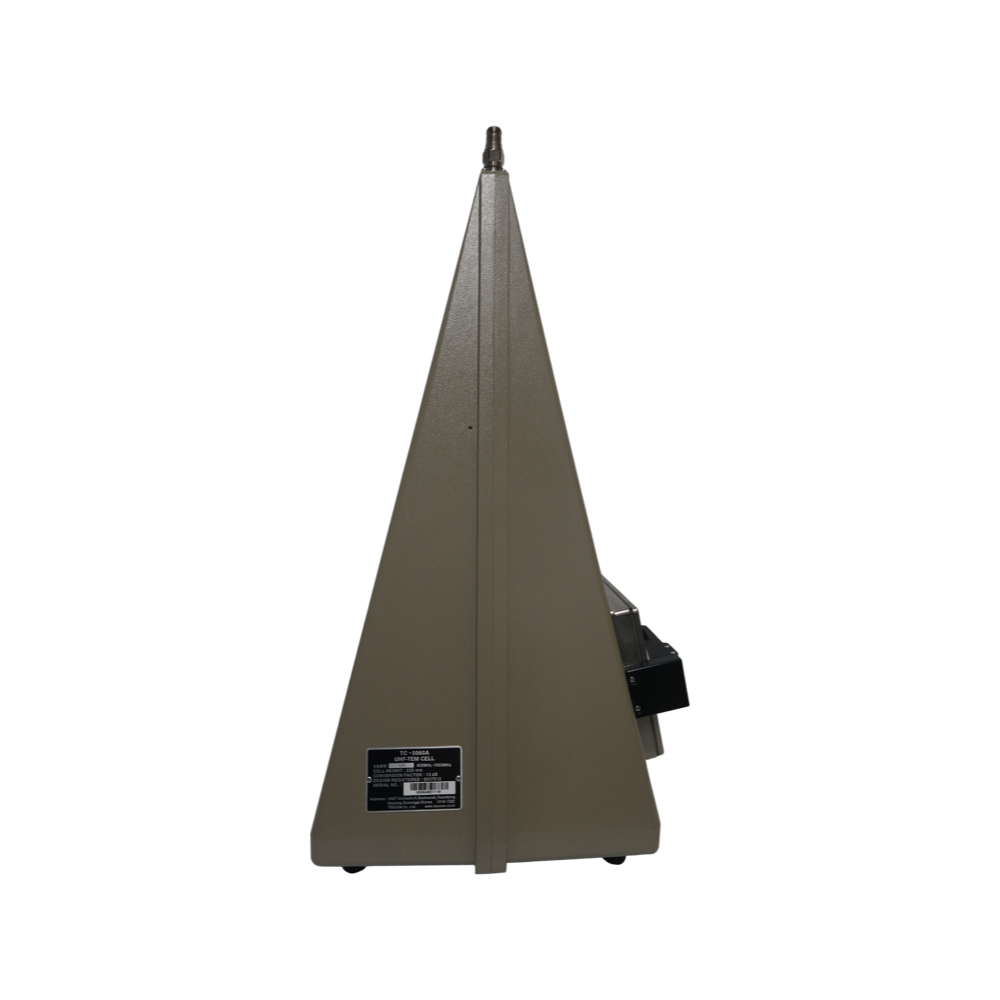

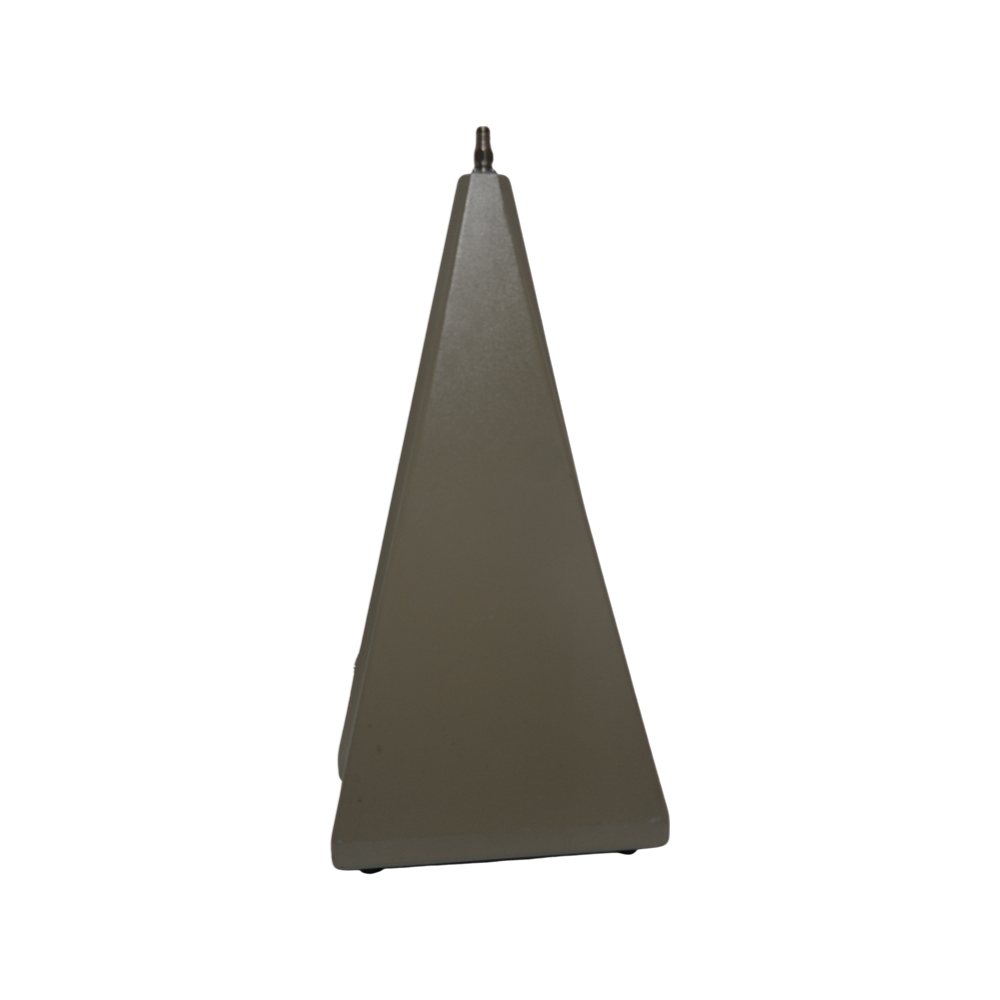

Tescom / Temcell / TC-5060A

◆ 제품소개 TC-5060A/B UHF TEM Cell은 100MHz 부터 3GHz까지 넓은 주파수대역에서 사용할 수 있는 전파 차폐를 겸한 정밀 표준 전계 발생 장치입니다. 이 장치는 무선호출기, GPS 수신기, 휴대폰 등과 같은 소형 RF 기기의 절대 수신감도, RF 부품의 전파장애 (EMI, EMC) 측정 등을 고가의 전파 암실을 사용하지 않고도 정확하게 측정을 할 수 있어 전파관계 측정에 매우 적합 합니다. TC-5060A/B는 입력 포트를 통해 시험 신호를 인가하여 셀 내부에 파장이 형성되도록 설계 되어 있으며 복사계 또한 수신기를 이용하면 입력 포트로부터 측정할 수 있습니다. TC-5060A/B의 또 하나의 장점은 경제적이고 넓은 대역에서 사용 할 수 있기 때문에 일반적인 TEM Cell 에서 쓰는 주파수 대역을 벋어난 범위에서도 정확한 측정을 할 수 있다는 점입니다. ◆ 주요 특징 복사 및 자화율 측정 100MHz ~ 3GHz의 광대역에서 사용 탁상에서 사용할 수 있을 정도의 크기 뛰어난 차폐 효과 모든 형태의 휴대용 전화기, 무선 단말기에 사용 가능 DB25 데이터 커넥터, SMA RF 커넥터 ◆ 제품사양 VSWR : <1.7, 400MHz ~ 3GHz(TC-5060A); <1.7, 100MHz ~ 3GHz(TC-5062B) Path Loss : 22dB Typical Shielding Effectiveness : > 80dB up to 2GHz, > 70dB 2GHz ~ 3GHz Effective Cell Height :220 mm Field Strength at Test Point : 13dBuV/m at 1 uV input Data Connector : DB25(p) outside and DB25(s) inside RF Connector : N(f) outside, SMA(f) outside and SMA(f) inside Dimension : 344(W)×380(D)×675(H) mm Door Size : 160(W)×100(H) mm Weight : 19kg
