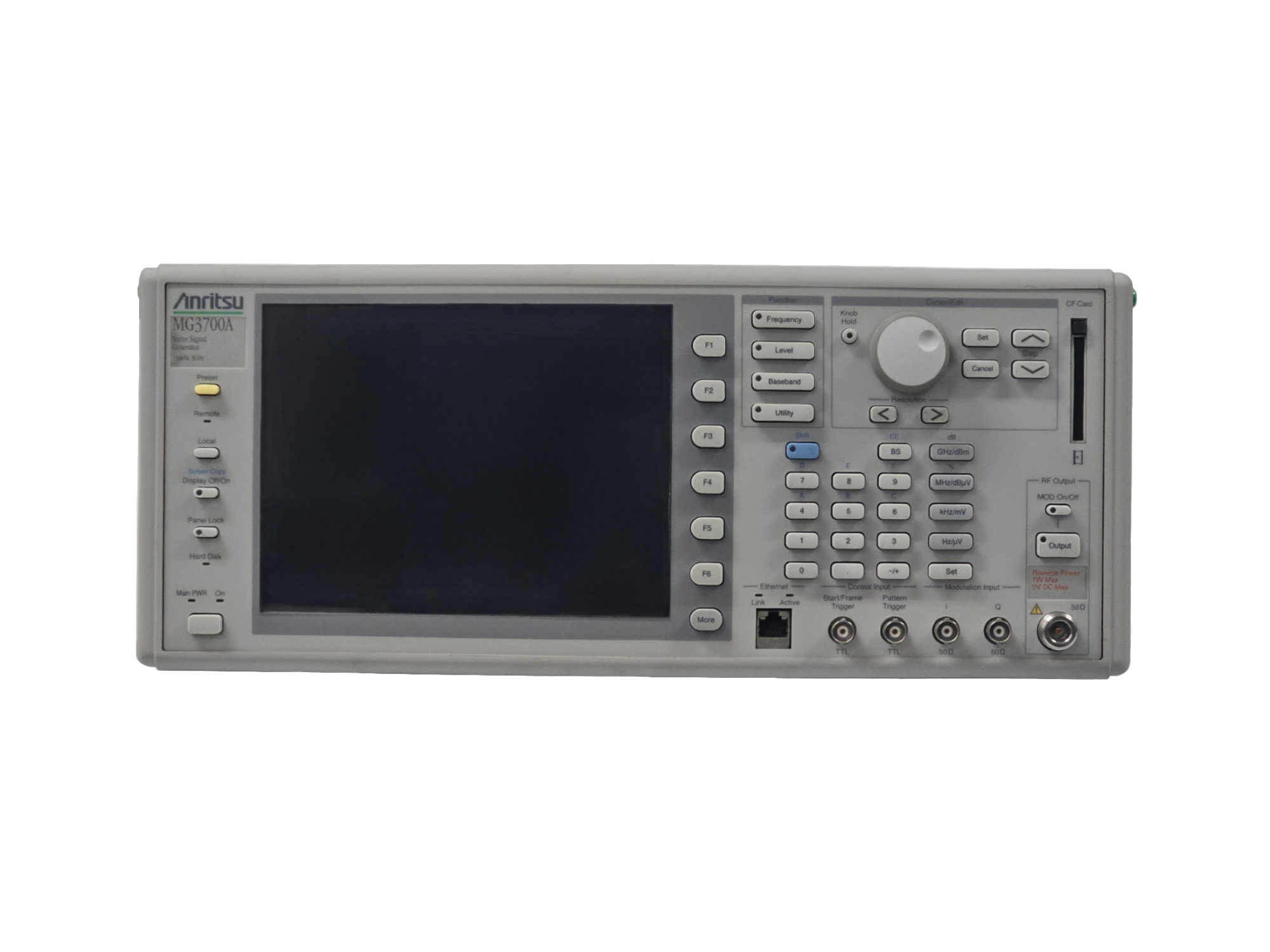

Anritsu / Vector Signal Generator / MG3700A

MG3700A 벡터 신호 발생기는 160 MHz 샘플링 레이트의 고속, 임의 파형 기저대역 발생 기를 내장하고 있습니다. 이것은 최대 120 MHz의 벡터 변조 대역폭을 지원하며, 최대 2 GB의 큰 임의 파형 메모리를 가지고 있으며, LTE FDD, LTE TDD, 모바일 WiMAX, 디지 털 방송 ISDB-T/ISDB-Tmm, 무선 LAN, GPS 등을 포함한 주요 모바일 통신용 디지털 변 조 신호를 출력합니다. IQproducer는 MG3700A용 파형 패턴을 형성하기 위한 PC 애플리케이션 소프트웨어입니 다. 여기에는 LTE/ LTE-Advanced (FDD/ TDD), WLAN 및 모바일WiMAX을 포함한 각 통신 방법에 대해 파라미터 설정 화면이 있어서 사용자가 파형 패턴을 생성하기 위한 파라 미터를 설정할 수 있게 해 줍니다. 생성된 파형 패턴을 MG3700A로 보내는 것은 변조된 신호 출력을 지원합니다. 또한, IQproducer는 EDA(Electronic Design Automation) 툴 (MATLAB 등)을 사용해서 만들어진 ASCII 파일을 파형 파일로 변환해서 독특한 변조 신 호 측정을 지원합니다. *： MATLAB® 은 The MathWorks, Inc.의 등록상표입니다. ■기본 성능 주파수 범위: 250 kHz~6GHz 250 kHz~3 GHz(표준) 250 kHz~6 GHz(옵션) 와이드 벡터 변조 대역폭 120 MHz(내부 기저대역 발생기) 150 MHz(외부 IQ 입력) 고정밀도 절대 레벨 정확도: ±0.5 dB 선형성: ±0.2 dB 규정치 100BASE-TX LAN에서의 고속 파형 전송 40 GB 하드 디스크 대용량 기저대역 메모리 1 GB = 256 M 샘플/채널(표준) 2 GB = 512 M 샘플/채널(옵션) Waveform Combine Function 파형 결합 기능 최대 20 Mbps의 BERT 분석기 내장 입력 비트 레이트: 1 kbps~20 Mbps 입력 비틀 레이트: 100 bps~120 Mbps(옵션) 중량: 15 kg(옵션 제외)
