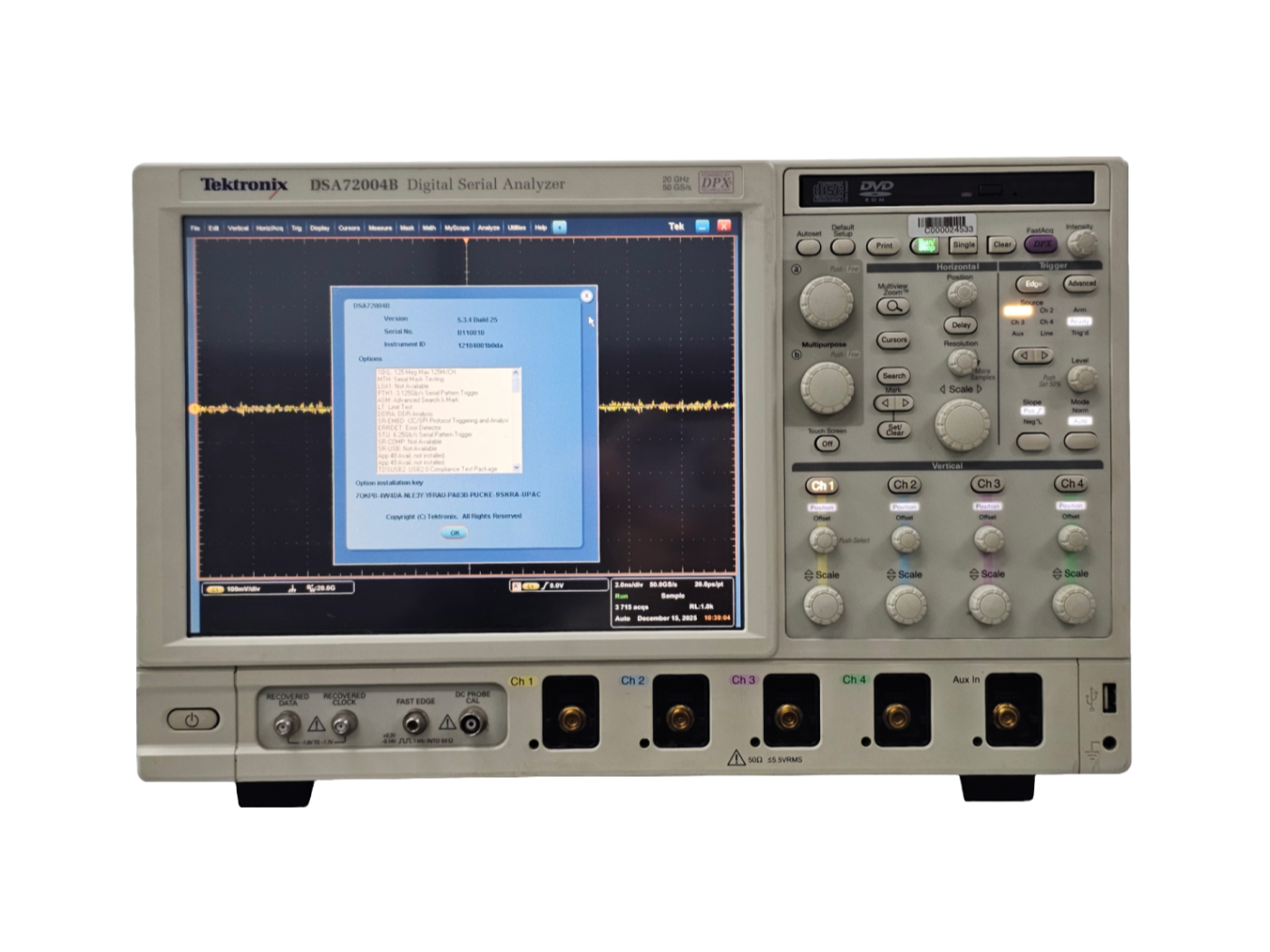

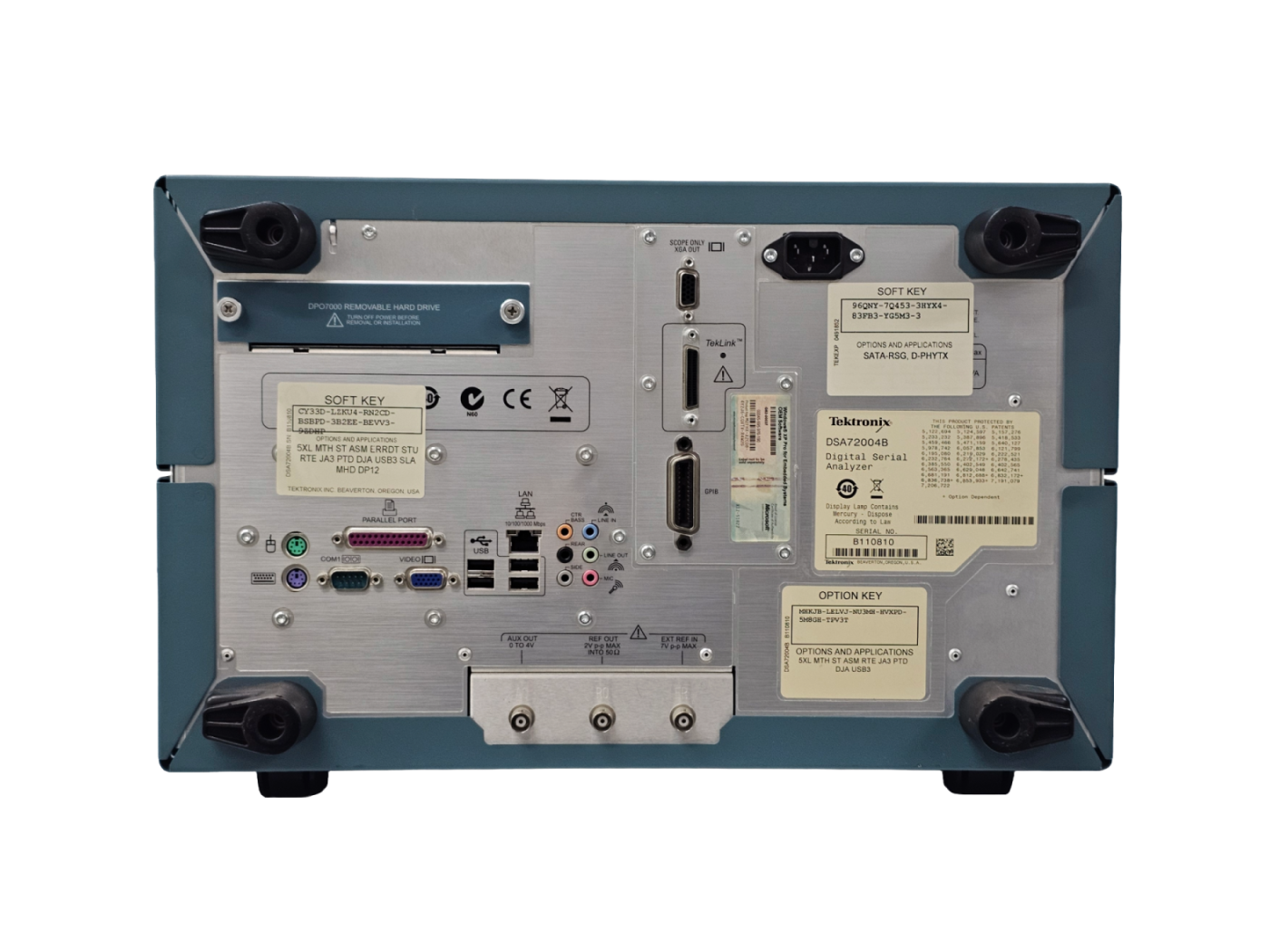

Tektronix DSA72004B Digital Serial Analyzer

Tektronix / Digital Serial Analyzer / DSA72004B

20 GHz Digital Serial Analyzer
Digital and Mixed Signal Oscilloscopes

Analog Bandwidth : 20 GHz
Analog Sample Rate 4 Channels : 50 GS/s
Standard Memory –Analog + Digital : 20 MS
Analog Channels : 4

 Tektronix DSA72004B는 20 GHz 대역폭과 최대 50 GS/s의 실시간 샘플링 속도를 지원하는 고성능 Digital Serial Analyzer입니다. 고속 직렬 데이터의 신호 무결성, 지터 및 타이밍 분석 등에 적합한 장비로, 고속 디지털 시스템의 개발 및 검증에 활용할 수 있습니다.

● 대역폭(Bandwidth) : 20 GHz (User-selectable DSP enhance)

● 입력 채널(Input Channels) : 4 Channels

● 최대 실시간 샘플링 속도 : 50 GS/s (1~4 Channel)

● ET/IT Mode 샘플링 속도 : 최대 10 TS/s

● 레코드 길이(Record Length) : 20 M points/Channel (Standard)

● Rise Time : 18 ps (10%~90%, Typical)

 DSA72004B는 FastAcq에서 4채널 동시 최대 300,000 wfms/s 이상의 파형 캡처 속도를 지원하며, Pinpoint® Triggering과 Search & Mark 기능을 통해 고속 신호의 이상 현상을 효율적으로 탐색하고 분석할 수 있습니다. 고속 직렬 데이터의 Signal Integrity, Jitter 및 Timing Analysis, 직렬 데이터 표준 인증 시험, 메모리 버스 분석, 전원 공급장치 검증 및 고속 디지털 시스템의 설계 검증 등에 활용할 수 있습니다.

OPTION

10XL : 125 Meg Max 125M/CH
MTH : Serial Mask Testing
PTH1 : 3.125Gb/s Serial Pattern Trigger
ASM : Advanced Search & Mark
LT : Limit Test
DDRA : DDR Analysis
SR-EMBD : I2C/SPI Protocol Triggering and Analysis
ERRDET : Error Detector
STU : 6.25Gb/s Serial Pattern Trigger
TDSUSB2 : USB2.0 Compliance Test Package
RTE : RT-Eye Serial Compliance and Analysis
IBA : Infiniband Compliance Module
PCE : PCI Express Compliance Module
SAS : Serial Attached SCSI Module
FBD : FB-DIMM Compliance Module
JA3 : Jitter Advanced
JE3 : Jitter Essential
TDSPTD : Protocol Trigger and Decode
DJE : Jitter and Eye Diagram Tools - Essentials
DJA : Jitter and Eye Diagram Tools - Advanced
USB3 : USB 3.0 Essentials
D-PHY : MIPI D-PHY Essertials
SFP-TX : SFP+ Compliance and Debug Solution
10G-KR: Gigabit Ethernet-KR Transmitter Complian
UHS-II-Device-Tx : UHS-II-Device-Tx
UHS-II-Host-Tx : UHS-II-Host-Tx
